工业显示器选型指南：亮度、触控、接口与安装匹配
关于娱乐电子游戏app（面板PC）的选型，请参见《娱乐电子游戏app选型指南》。
工业显示器选型不是先决定 8 英寸还是 21.5 英寸，也不是先比较接口数量。应先确认外部主机输出什么视频信号、界面需要多大可视区域、是否需要触控回传，以及显示器怎样装入设备面板或支架。尺寸相同的产品，亮度、触控方式、视频输入、供电和前面板防护仍可能不同。
本文面向设备制造商、自动化工程师、系统集成商、HMI 软件团队、机械与电气设计人员。文中的参数均绑定具体 Geshem PDS 型号和规格书；没有型号级证据的户外、高亮、车载、清洗、宽压、认证和生命周期能力不进入产品结论。
快速决策表
| 项目问题 | 先收集什么 | 可进入的 PDS 路径 | 不能直接推导 |
|---|---|---|---|
| 已有工控机，只需显示画面 | 主机视频输出、目标分辨率、线缆长度 | 按 VGA、HD、DVI 等具体输入筛选 | PDS 可以独立运行 Windows/Linux 应用 |
| 还要在屏幕上操作 | 触控介质、操作系统、触控回传、驱动 | 电阻触控或电容触控型号 | 有显示线就能触控，或所有 USB 触控都免驱兼容 |
| 旧 4:3 HMI 换型 | 原界面、800×600/1024×768、外形和安装孔位 | PDS-GS0801T 或 PDS-GS1501T 候选 | 同尺寸、同分辨率即可直接替换 |
| 21.5 英寸 1080p 触控 | 主机输出、操作距离、湿手/手套测试、承重 | PDS-GS2101T-RY 候选 | 250cd/m²等于高亮或阳光下可读 |
| 21.5 英寸非触控显示 | VGA 或可选接口、底座、室内环境 | PDS-GS215 候选 | 具备工业温度、前面板 IP 或嵌入安装 |
| 需要嵌入设备面板 | 外形、开孔、面板厚度、压紧和后部空间 | 只选有直接机械资料的型号 | 前面板 IP65 等于整机 IP65，或任意开孔都能达到防护 |
| 需要 VESA 支架 | 孔距、重量、支架承重、操作扭矩、线缆 | PDS-GS1501T、PDS-GS2101T-RY 有孔距证据 | 有 VESA 就表示车载、悬臂或桌面附件已经验证 |

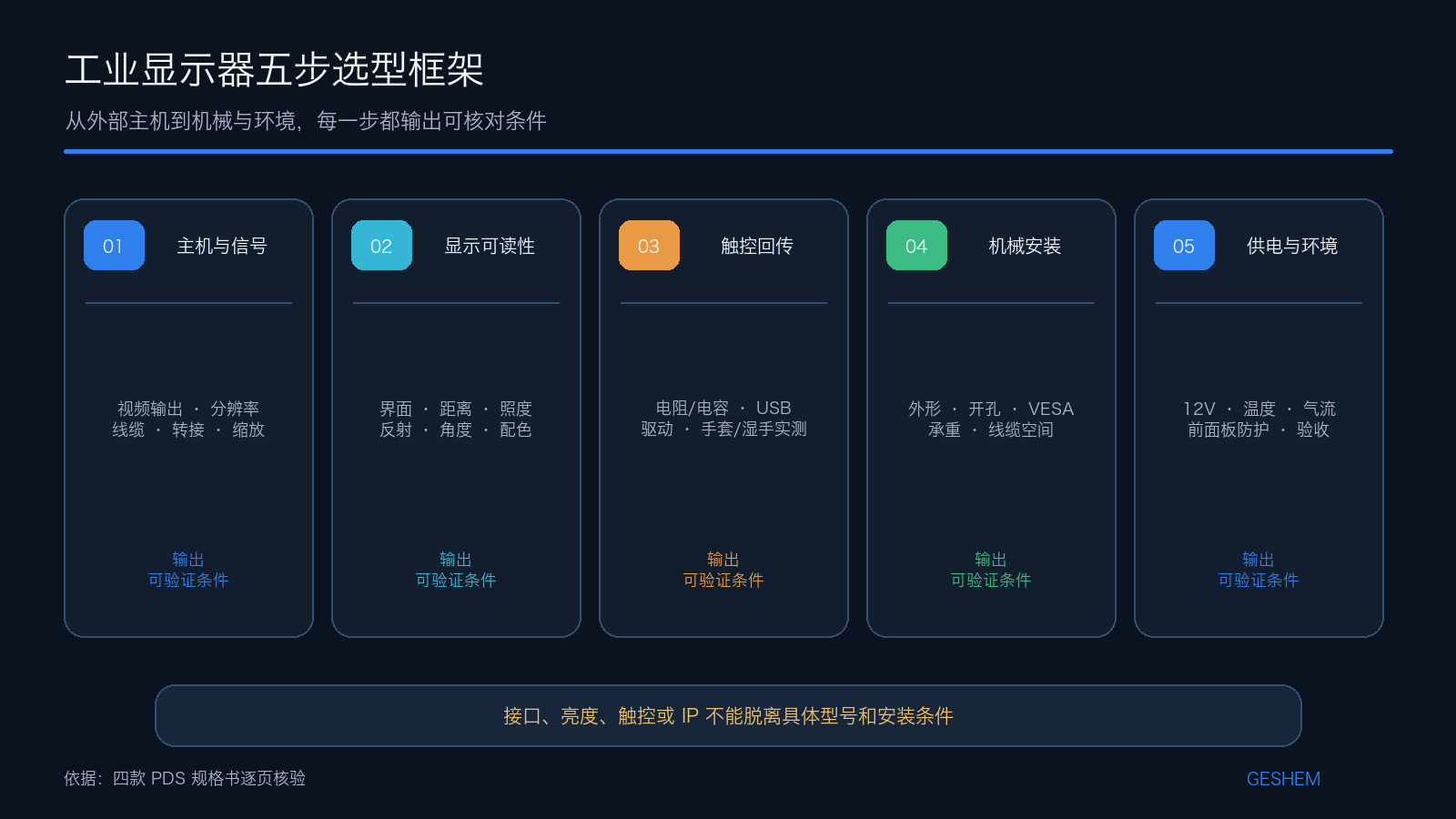

图 1：五个步骤把“需要一块屏”转成可以核对的信号、型号、机械和验收条件。
先分清 PDS 工业显示器与 PPC 娱乐电子游戏app
PDS 工业显示器接收外部主机的视频信号，并在配置触控时把触控输入回传给主机。以 PDS-GS2101T-RY 为例，规格书列出显示主控、触控芯片、HD/DVI/VGA 视频输入和 USB 触控接口，但没有通用 CPU、内存、存储或操作系统。
PPC 娱乐电子游戏app则把计算、内存/存储、操作系统、显示和触控集成到固定式终端中，可以独立运行 HMI、MES、WMS 或自研应用。判断类别时要看有没有通用计算平台和操作系统，不能只看外观或“触控屏”三个字。
如果项目已经有工控机、边缘计算主机或其他上位机，PDS 可以避免在操作面重复配置计算平台。如果操作面需要独立启动应用、保存数据或连接大量设备，则应回到娱乐电子游戏app选型，不能让显示主控承担应用计算。
第一步：先画出视频与触控两条信号链
显示画面和触控输入通常是两条独立链路：主机通过 VGA、HD 或 DVI 等接口输出画面，触控屏再通过 USB 等接口把坐标输入回传给主机。只接视频线通常只能显示；只接触控线则没有画面。

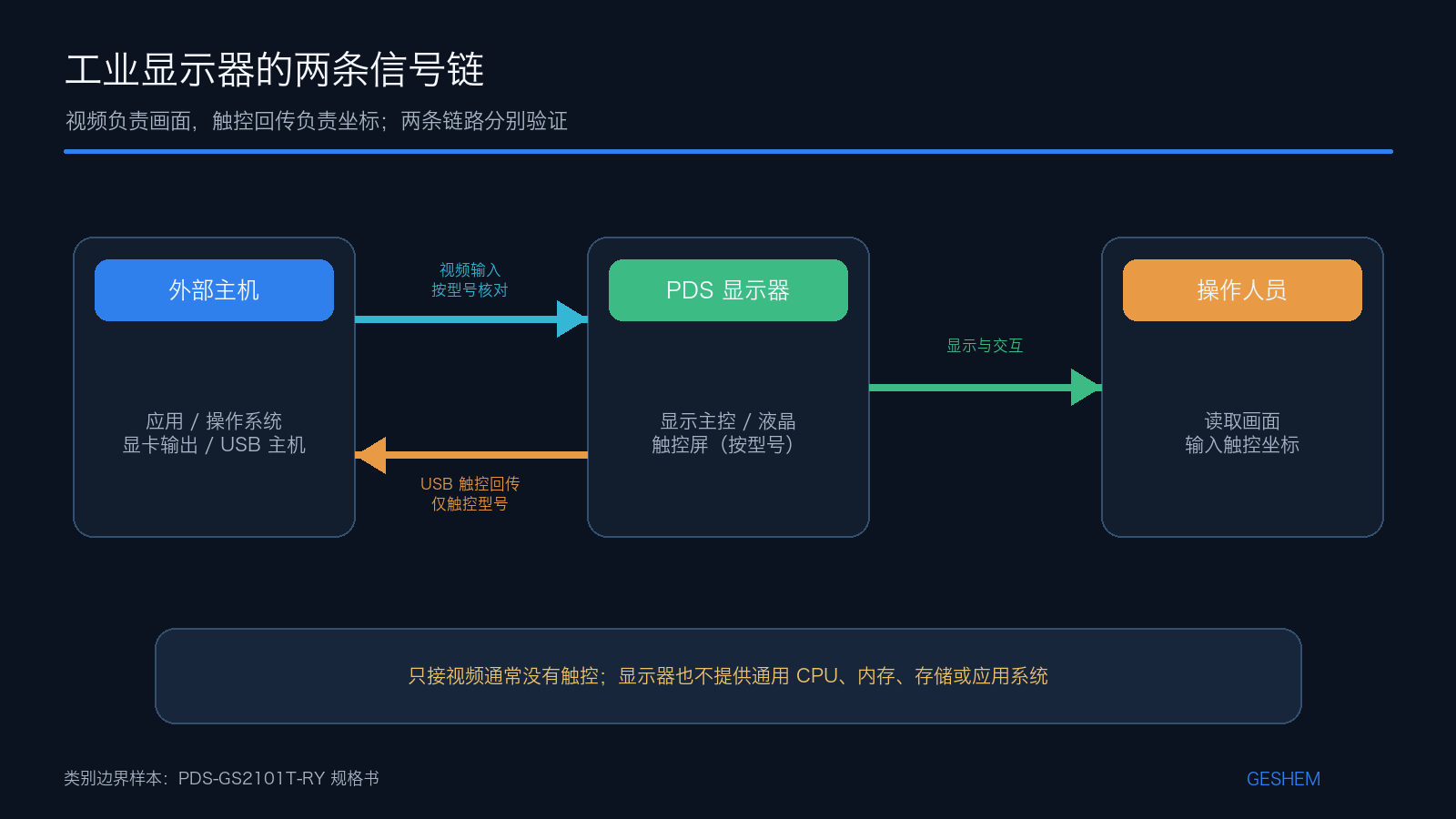

图 2：接口名称、线缆、分辨率和触控驱动必须分别核对，不能用“有 USB”或“有 HDMI”替代整条链路验证。
项目接线表至少要记录：
- 外部主机型号、显卡或主板输出接口；
- 目标分辨率、刷新率、操作系统缩放和显示方向；
- 视频线缆类型、长度、弯折、固定和转换器；
- 触控回传接口、驱动、校准和多屏映射；
- 断电重启、热插拔和主机进入休眠后的恢复方式；
- 显示器电源、接地以及与主机的等电位条件。
转接器会增加一个兼容和故障节点。旧设备只有 VGA、新主机只有数字输出时，应使用目标主机、目标分辨率和最终线缆完成样机测试，而不是仅根据转接器标签判断可用。
第二步：用实际界面选择尺寸和分辨率
尺寸不是场景标签
不要直接把 8 英寸定义为“小设备”、15 英寸定义为“HMI”、21.5 英寸定义为“看板”。同一尺寸可以运行不同界面，同一界面也可能因操作距离、字体、按钮密度和显示比例需要不同屏幕。
选型前应提供真实界面截图或原型，并记录：
- 软件原生分辨率、缩放和最小窗口尺寸；
- 最小按钮、报警文字和数值输入区域；
- 操作者与屏幕的距离、视角和操作姿势；
- 是否同时显示趋势、报警、工艺图、视频和表格；
- 现有设备外形、开孔、后部深度和线缆空间；
- 换型后是否允许修改软件布局和面板结构。
本篇四款候选提供三种分辨率路径：
| 型号 | 显示与分辨率 | 触控 | 亮度 | 选型含义 |
|---|---|---|---|---|
| PDS-GS0801T | 8 英寸，800×600 | 电阻触控 | 300cd/m² | 紧凑 4:3 界面候选；仍需核对外形和安装 |
| PDS-GS1501T | 15 英寸，1024×768 | 电阻触控 | 300cd/m² | 传统 4:3 界面候选；有 VESA 孔距证据 |
| PDS-GS2101T-RY | 21.5 英寸，1920×1080 | 十点电容触控 | 250cd/m² | 16:9 触控界面候选；需要核对操作距离和承重 |
| PDS-GS215 | 21.5 英寸，1920×1080 | 规格书未列触控 | 250cd/m² | 基础非触控显示候选；没有工业环境与嵌入证据 |
800×600、1024×768 和 1920×1080 只说明像素布局，不说明软件一定兼容。旧 HMI 的按钮坐标、字体渲染和画面比例可能固定；换成 16:9 后可能出现拉伸、留黑或触控坐标偏移。应在目标主机上验证实际界面，而不是只比较像素数量。
第三步：亮度要在真实光照下验证
亮度数值不是独立的环境等级。实际可读性还受环境照度、屏幕反射、安装角度、玻璃盖板、画面配色、字体对比度和观察距离影响。
本篇已核验型号为 250 或 300cd/m²。文章不把这两个数值写成“高亮”“户外”或“阳光下可读”。如果现场靠近窗户、顶灯反射明显或有强定向光，应在预定安装角度测量环境照度，并用真实报警画面做可读性测试。
验证时应同时观察：
- 白底、黑底和高对比报警色是否都可辨识；
- 站立、坐姿和侧视时是否出现反光或色彩偏移；
- 玻璃、保护膜和清洁后的表面是否改变反射；
- 背光调高后功耗、温升和使用舒适度是否可接受；
- 低照度班次是否需要下调亮度，避免眩光。
真正的户外或阳光直射项目还需高亮、光学贴合、抗反射、温升、紫外线、防水和宽温等型号级证据。当前产品规格资料不足以支持这类部署。
第四步：按操作介质选择触控，不按名词下结论
电阻触控路径
PDS-GS0801T 与 PDS-GS1501T 的规格书均列电阻触控。电阻触控通过压力触发，可进入简单按钮界面、单点操作和旧系统替换的候选，但不能由“电阻”两个字推导所有厚手套、油污、湿手或触控笔都能稳定工作。
项目应使用实际手套、触控笔、表面污染状态和操作力度测试点击、拖动、边缘区域、长期重复操作与校准漂移。界面按钮也要为现场操作留出足够尺寸和间距。
电容触控路径
PDS-GS2101T-RY 的规格书列十点电容触控和湿手触摸。该能力只绑定该型号及当前触控配置，不应扩写为所有 PDS 电容屏都支持湿手、厚手套或防误触。
多点手势是否必要，应由软件交互决定。多数工业 HMI 主要使用单击、长按和数值输入；如果软件没有缩放、旋转或多指操作，多点触控本身不会提高选型价值。
触控验收项目
- 最终操作系统和触控驱动是否识别正确；
- 多屏环境下触控坐标是否映射到正确显示器；
- 横屏/竖屏、缩放和分辨率变化后是否需要重新校准；
- 手套、湿手、油污、清洁剂残留或保护膜是否影响触控；
- 边缘、角落、小按钮、拖动和长按是否稳定；
- 断电、休眠、USB 重连和系统更新后是否恢复；
- 误触和危险操作是否由界面确认、权限或硬件联锁控制。
触控屏不是安全控制器。急停、安全门和安全联锁应由相应的安全回路和控制系统实现，不能依赖普通触控按钮替代。
第五步：把视频、触控和电源接口绑定到型号
| 型号 | 视频输入 | 触控回传 | 电源证据 | 接口边界 |
|---|---|---|---|---|
| PDS-GS0801T | 1×VGA | 1×USB 2.0 | 100–240V AC 适配器，12V DC 输入 | 不写 HD、DVI 或 DP；USB 只证明触控接口 |
| PDS-GS1501T | VGA | USB 触控 | 100–240V AC 适配器，12V DC 输入 | 不把产品照片当成接口规格；以 PDF 表格为准 |
| PDS-GS2101T-RY | HD、DVI、VGA | 1 组 USB 触控 | 36W 适配器，100–240V 输入、12V 输出 | 三种视频输入只绑定该型号；HD 保留规格书原文 |
| PDS-GS215 | VGA 标配，HD/DVI 可选 | 无触控字段 | 12V/2.5A 适配器 | 可选接口不能写成标配，也不能补写 USB 触控 |
接口数量之外，还要核对插头方向、线缆弯折、安装后的插拔空间和防松。当前资料没有证明锁紧 HDMI、防水接头、航空插头、RS232 触控或 DP 是上述四款的标准能力。
第六步：外形、VESA、嵌入和防护一起审查
VESA 只证明孔距
PDS-GS1501T 的机械图列出 75×75mm 与 100×100mm、8 个 M4 孔；PDS-GS2101T-RY 的机械图也给出 75×75mm 与 100×100mm 孔距。VESA 孔距只能作为支架接口起点，还需核对重量、支架承重、操作扭矩、振动、角度、线缆应力和维护空间。
当前资料没有证明车载、悬臂、摆臂、DIN 导轨或桌面支架是这两款的标准附件。PDS-GS215 只明确底座可选，不能据外观推导 VESA 或嵌入安装。
嵌入安装必须有开孔和压紧条件
PDS-GS1501T 的概述写明可 VESA 或嵌入式安装，但规格书未给出明确开孔尺寸；PDS-GS2101T-RY 提供外形和机械图，但本文不从图纸自行推算开孔。项目必须取得厂家机械图、开孔公差、面板厚度、固定件和压紧顺序后再加工面板。
PDS-GS0801T 规格书只给出 228×178×30mm 外形，没有明确 VESA 或开孔数据。不能因为产品有前面板就默认可嵌入任意设备。
前面板 IP65 不等于整机 IP65
PDS-GS0801T 与 PDS-GS1501T 的前面板 IP65 为可选；PDS-GS2101T-RY 规格书列前面板 IP65。该等级不覆盖后壳、电源口、视频口、USB、线缆和安装缝隙。
嵌入后的实际防护还取决于：
- 开孔精度、面板平整度和密封件状态；
- 固定件数量、压紧力和安装顺序；
- 前面板以外的接口暴露与走线；
- 清洁方向、水压、温度和化学介质；
- 拆装、老化和维护后的重新密封。
因此，前面板 IP65 不能改写为整机可冲洗、IP67 浸水或 IP69K 高压清洗。食品、医药、户外和近水项目应取得整机防护与材料/清洁验证资料。
第七步：供电、温度和环境条件逐型号核对
| 型号 | 供电 | 工作温度 | 防护/机械证据 | 不能扩写 |
|---|---|---|---|---|
| PDS-GS0801T | 12V DC；有适配器 | −10～50℃，空气流动 | 前面板 IP65 可选；228×178×30mm | 9–36V、整机 IP、户外或免维护 |
| PDS-GS1501T | 12V DC；有适配器 | −10～60℃ | 前面板 IP65 可选；380×300×40mm；VESA 75/100 | 明确开孔、宽压、清洗或车载 |
| PDS-GS2101T-RY | 12V 输出适配器 | −10～60℃ | 前面板 IP65；547×338.5×55.9mm；VESA 75/100 | 整机 IP、阳光下可读或全系列认证 |
| PDS-GS215 | 12V/2.5A 适配器 | 未提供 | 底座可选；无 IP/嵌入/VESA 直接证据 | 工业宽温、防护、触控或恶劣环境 |
12V 输入不能自动证明能直接接入 24V 控制柜电源、车辆电源或 9–36V 宽压系统。项目如需直连工业电源，应取得输入范围、连接器、防反接、浪涌、接地和 EMC 资料；否则按规格书使用匹配适配器和配电方案。
工作温度数字也不能替代整机环境设计。显示器安装在密闭机柜、邻近热源或背光高亮运行时，应测量设备附近温度，保留散热空间，并在最终主机、线缆和安装结构下完成长时间测试。
Geshem 四条 PDS 候选路径

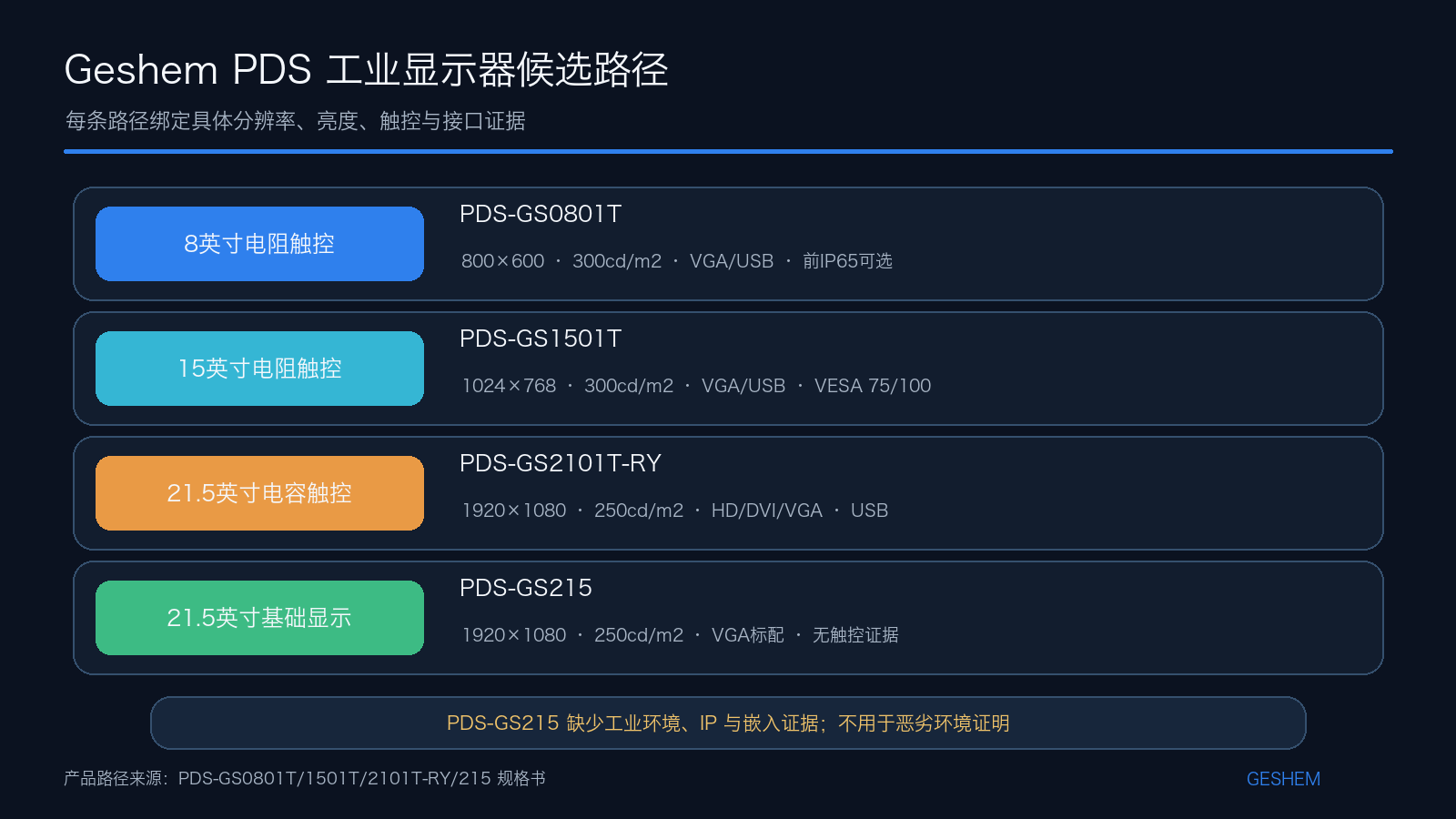

图 3：候选路径用于缩小范围；触控、接口、安装、防护和环境条件仍需按具体型号验证。
8 英寸电阻触控：PDS-GS0801T
适合外部主机提供 800×600 VGA 输出、界面紧凑且需要单点压力触控的候选项目。重点核对 12V 供电、USB 2.0 触控、−10～50℃与空气流动，以及前面板 IP65 可选状态。规格书没有明确 VESA 或开孔，机械安装需另取资料。
15 英寸 4:3 电阻触控：PDS-GS1501T
适合需要 1024×768、VGA 和 USB 触控的传统界面候选。规格书给出 75/100 VESA、380×300×40mm 外形和前面板 IP65 可选。嵌入式安装虽在概述中出现，但开孔尺寸未明确，不能直接加工。
21.5 英寸 1080p 电容触控：PDS-GS2101T-RY
适合外部主机需要 1920×1080、HD/DVI/VGA 输入和十点电容触控的固定终端候选。当前规格书列湿手触摸、USB 触控、前面板 IP65 与 75/100 VESA；这些能力只绑定该型号和配置。
21.5 英寸基础非触控：PDS-GS215
适合明确只需要 1920×1080 显示、VGA 标配并可评估 HD/DVI 选配的室内候选。规格书没有触控、工业温度、防护或嵌入/VESA 资料，因此不能作为恶劣工业环境方案。
已核验型号对照
| 型号 | 可进入初选的条件 | 已核验能力 | 主要限制 |
|---|---|---|---|
| PDS-GS0801T | 8 英寸 4:3、VGA、电阻触控 | 800×600、300cd/m²、USB 2.0 触控、12V、−10～50℃ | 前面板 IP65 为可选；无明确 VESA/开孔；PDF 元数据型号不一致 |
| PDS-GS1501T | 15 英寸 4:3、VGA、电阻触控 | 1024×768、300cd/m²、USB 触控、12V、VESA 75/100 | 前面板 IP65 为可选；没有明确嵌入开孔 |
| PDS-GS2101T-RY | 21.5 英寸 1080p、多视频输入、电容触控 | 250cd/m²、HD/DVI/VGA、USB、湿手触摸、前面板 IP65、VESA 75/100 | 不等于高亮或整机 IP；需核对最终触控配置与驱动 |
| PDS-GS215 | 21.5 英寸 1080p、非触控基础显示 | 250cd/m²、VGA 标配、HD/DVI 与底座可选、12V/2.5A | 无触控、工作温度、IP、嵌入和 VESA 直接证据 |

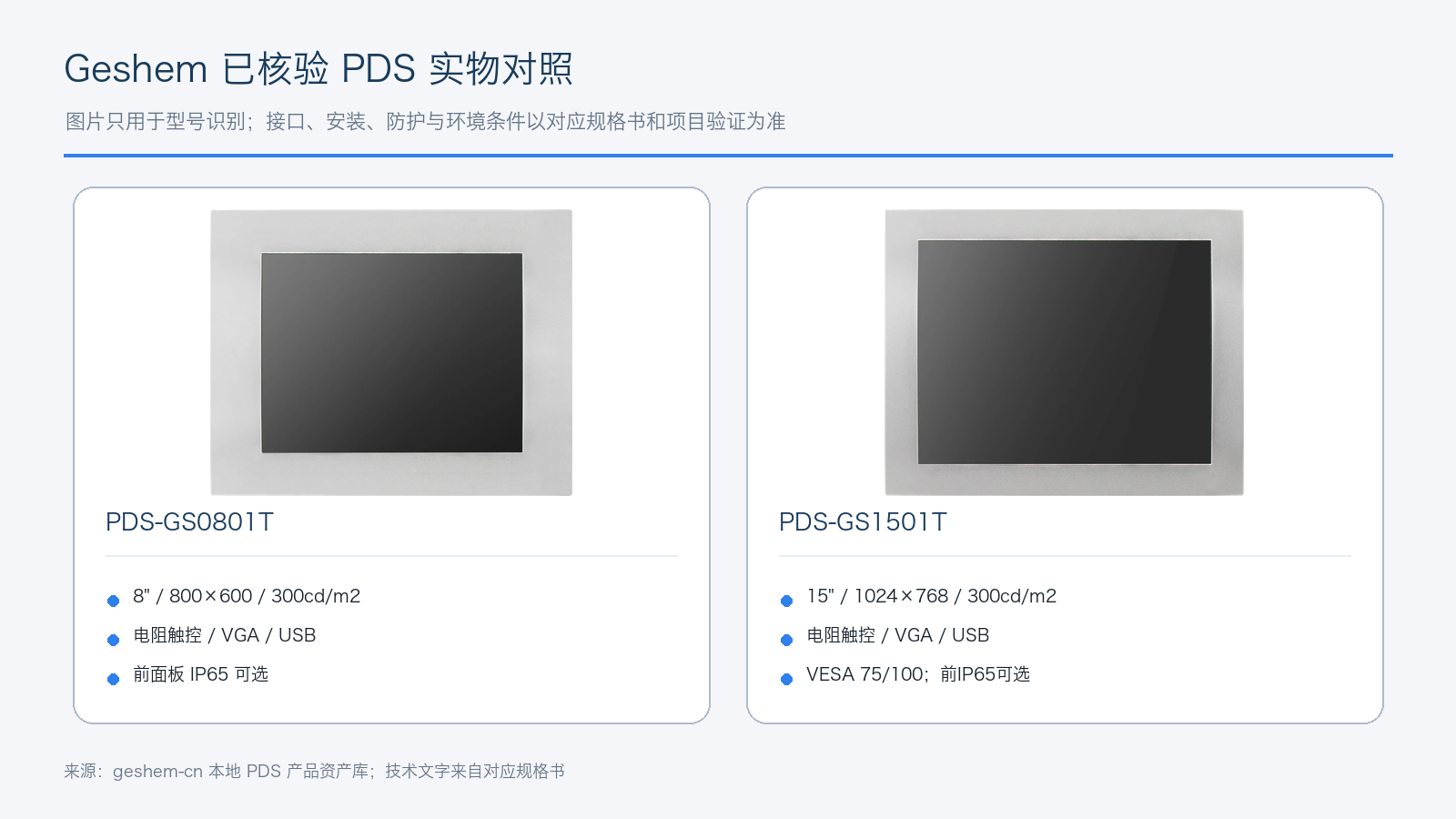

图 4：实物图只用于识别候选型号，不是接口、附件、IP 测试、当前主推或长期供货证明。
表中型号用于展示不同需求如何进入候选集，不代表当前主推、固定配置或长期供货。正式采购应取得最新规格书、机械图、订购信息、接口定义和书面配置确认。
项目验证清单
| 状态 | 检查项 |
|---|---|
| □ | 已确认只需 PDS 外接显示/触控，而不是可独立运行应用的 PPC； |
| □ | 主机视频输出、目标分辨率、刷新率和系统缩放已冻结； |
| □ | 视频线、转接器、长度、弯折和接口防松已在最终设备中验证； |
| □ | 触控回传、驱动、校准、多屏映射和断电恢复已测试； |
| □ | 使用实际界面验证按钮、报警文字、趋势和可视距离； |
| □ | 在最终照度、角度、玻璃和画面配色下完成可读性测试； |
| □ | 使用真实手套、湿手、油污、触控笔和清洁状态验证触控； |
| □ | 外形、开孔、面板厚度、固定件、VESA、承重和后部空间已核对； |
| □ | 前面板 IP 的范围、可选状态、密封件和安装条件已书面确认； |
| □ | 输入电压、适配器、接地、浪涌和现场配电方案已确认； |
| □ | 在设备附近最高温度、最终安装和连续运行条件下完成测试； |
| □ | 完整型号、选配接口、附件、机械图和验收记录已归档； |
| □ | 供货、变更、备件、停产和替代要求已写入采购文件。 |
常见误区
把工业显示器当成娱乐电子游戏app
PDS 依赖外部主机提供计算和操作系统。显示主控、触控芯片或 USB 接口不能替代 CPU、内存、存储和应用软件。
只按尺寸或分辨率换型
同尺寸产品的外形、开孔、接口、触控和供电可能不同。旧软件还可能固定比例与坐标，必须同时验证 UI 和机械结构。
把 250/300cd/m²写成高亮或户外可读
可读性受照度、反射、角度、玻璃和画面影响。当前产品规格资料没有阳光下可读或户外证据。
认为接上视频线就能触控
画面和触控通常是两条链路。还需连接触控回传、安装驱动并验证校准与多屏映射。
把所有接口写成全系列能力
PDS-GS0801T/1501T 只证明 VGA；PDS-GS2101T-RY 才列 HD/DVI/VGA；PDS-GS215 的 HD/DVI 是可选。不能跨型号拼接接口。
把前面板 IP65 写成整机可冲洗
前面板等级不覆盖后壳、接口和安装缝隙。PDS-GS0801T/1501T 还是可选状态；整机冲洗需要单独证据。
看到 VESA 就假设任意支架可用
孔距只是一部分。支架承重、操作扭矩、振动、角度、线缆和附件状态仍需验证。
把 12V 输入写成工业宽压
当前四款只证明各自的 12V 路径。不能扩写为 24V、9–36V、车载电源或浪涌保护。
FAQ
工业显示器和娱乐电子游戏app有什么区别？
工业显示器主要接收外部主机的视频信号，并在有触控时回传坐标；娱乐电子游戏app集成通用计算平台、内存/存储和操作系统，可独立运行应用。判断时看计算与系统证据，不看外观。
8、15 和 21.5 英寸应该怎么选？
用真实 UI、原生分辨率、缩放、最小按钮、可视距离、面板空间和开孔选择。不要把尺寸直接绑定行业；800×600、1024×768 和 1920×1080 也需要验证软件适配。
300cd/m²是否适合户外？
不能仅据这个数字判断。户外还涉及直射光、反射、光学结构、温升、紫外线、防水和温度。本篇四款资料不足以证明户外或阳光下可读能力。
电阻触控和电容触控哪种更适合戴手套？
不能只按技术名称下结论。PDS-GS0801T/1501T 是电阻触控候选，PDS-GS2101T-RY 是十点电容触控并列湿手能力；最终仍要用实际手套、湿手、油污、保护膜和软件测试。
前面板 IP65 是否表示整机可以冲洗？
不是。前面板 IP65 不覆盖后壳、接口、线缆和安装缝隙；可选状态还需确认订购配置。冲洗、浸水或户外雨淋必须有整机级资料。
如何向 Geshem 提供工业显示器选型信息？
建议提交主机型号与视频输出、目标分辨率和界面、是否触控及操作介质、线缆长度、外形/开孔/VESA、供电、设备附近温度、光照、防护和附件要求。工程师可据此缩小型号，再安排机械与样机验证。
资料与下一步
本文使用的直接产品证据：
- PDS-GS0801T 规格书
- PDS-GS1501T 规格书
- PDS-GS2101T-RY 规格书
- PDS-GS215 规格书
建议的项目推进路径：
- 冻结外部主机、视频输出、软件分辨率和触控需求；
- 按 4:3/16:9、亮度、触控和接口缩小 PDS 候选；
- 下载候选规格书，取得机械图并确认标配、选配和前面板防护范围；
- 在最终光照、面板、支架、线缆、供电和操作介质下测试样机；
- 把完整型号、附件、订购配置、验收记录和变更规则写入项目文件。
本文用于工程选型参考。具体产品能力、配置和环境条件以对应型号的最新规格书、订购信息和项目验证结果为准。
